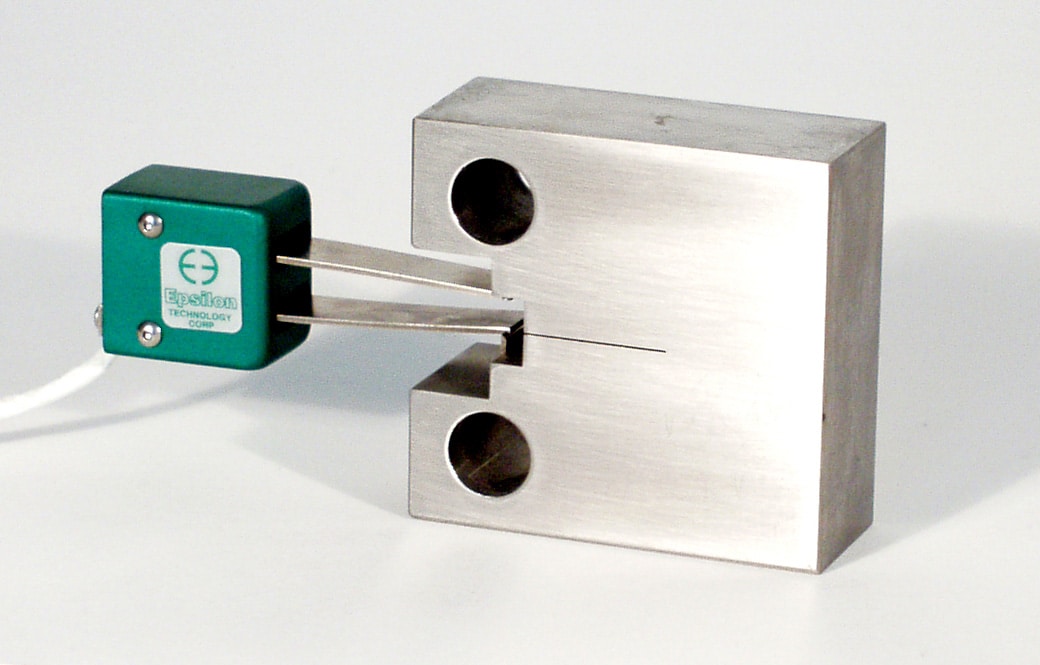

Зажимный датчик механики разрушения Model 3541

Зажимный датчик механики разрушения Model 3541

Запросить цену
Категории: , Бренд:

Описание

Область применения: Для исследований в области механики разрушения данные датчики раскрытия трещины (COD) соответствуют стандартизированным методам испытаний, таким как ASTM E1820 для определения характеристик вязкости разрушения металлических материалов.
Модель 3541 разработана для определения параметров механики разрушения, таких как JIC, KIC, R-кривая, скорость роста усталостной трещины (da/dN), и для проведения испытаний по стандартам E1820, E399, E647 и др. Эти датчики раскрытия трещины (COD) соответствуют требованиям стандарта E1820 для определения JIC и R-кривой. Доступны специальные конфигурации, соответствующие требованиям ASTM E399 для испытаний на вязкость разрушения. Кроме того, модифицированная конструкция канавки соответствует требованиям стандарта E1820, обеспечивая повышенную стабильность и точность благодаря более острой вершине канавки.

Детали

Производитель

Epsilon Technology Corp
Модель

Model 3541
Точность

Все стандартные конфигурации соответствуют требованиям ASTM E1820, ISO 12135 и ISO 9513 Класс 1. Включается сертификат испытаний.
Модели, которые также соответствуют требованиям ASTM E399 по точности, доступны в диапазонах измерения 2.5 и 4.0 мм (0.10 и 0.15 дюйма). С этими моделями поставляется отдельный сертификат для ASTM E399.
Линейность

≤0.2% от полной шкалы измерительного диапазона
Температурный диапазон

Зависит от модификации (-270…+200°С)., Стандартная версия (-ST): от -40 °C до +100 °C.
Длина датчика

От 3 до 20 мм (в зависимости от модификации)
Диапазон измерений деформации

±2,5 мм … +12 мм (в зависимости от модификации)
Рабочее усилие

9 до 14 Н (от 2 до 3 фунтов), в зависимости от модели
Кабель

Встроенный, сверхгибкий, стандартная длина 2,5 м.
Напряжение возбуждения

Рекомендуется 5–10 В постоянного тока, максимум 12 В пост. или перем. тока.
Выходной сигнал

Номинально 2–4 мВ/В в зависимости от модели.
